一种可自由更换卡片的立式折叠贺卡
申请号 | CN202120169516.4 | 申请日期 | 2021-01-21 |
公开(公告)号 | CN215041580U | 公开(公告)日 | 2021-12-07 |
优先权号 | - | 优先权日 | - |
IPC分类号 | B42D15/04 | CPC分类号 | - |
专利类型 | 实用新型 | 简单法律状态 | 有效 |
申请/代理机构
申请(专利权)人 | 浙江协利科技有限公司 | 发明人 | 郑振国 |
申请人地址 | 浙江省温州市龙港市岑东路19-133号 | 申请人邮编 | 325000 |
代理机构 | 温州冠天知识产权代理事务所(特殊普通合伙) | 代理人 | 梅照付 |
摘要
本实用新型公开了一种可自由更换卡片的立式折叠贺卡,包括外卡板、内置垫板、内置框板、展示窗口、夹持板和定位卡板。本实用新型可自由更换卡片的立式折叠贺卡,将卡片插入外置框板内部的内置空窗中,同时使卡片的两侧位于两个外置框板上的侧边板之间,卡片的顶端与底端分别进入到夹持槽中,当两个外置框板合并后,两个吸附磁板相互吸引,保持两个外置框板的闭合,同时两个夹持垫对卡片进行夹持,保持卡片位于内置空窗的中心区域,透过展示窗口对内置空窗中的卡片进行观察,该结构能够便捷的将折叠贺卡中的卡片取出进行题字,也方便对卡片进行更换。
1.一种可自由更换卡片的立式折叠贺卡,包括外卡板(1)、内置垫板(2)、内置框板(3)、展示窗口(4)、夹持板(5)和定位卡板(6),其特征在于:所述外卡板(1)的内侧固定粘连有内置垫板(2),所述内置垫板(2)的内侧固定粘连有内置框板(3),所述内置框板(3)的外侧开设有展示窗口(4),所述内置框板(3)的内侧设有夹持板(5),所述夹持板(5)的下方设有定位卡板(6)。
2.根据权利要求1所述的一种可自由更换卡片的立式折叠贺卡,其特征在于:所述夹持板(5)包括外置框板(51)、内置空窗(52)、侧边板(53)、夹持槽(54)、夹持垫(55)和吸附磁板(56),所述外置框板(51)的内部开设有内置空窗(52),所述内置空窗(52)的两侧均设有侧边板(53),所述侧边板(53)与外置框板(51)之间固定连接,所述内置空窗(52)的顶部与底部均开设有夹持槽(54),所述夹持槽(54)的内部设有夹持垫(55),所述夹持垫(55)为采用橡胶材质制成的构件,所述夹持垫(55)固定粘连在外置框板(51)上,所述夹持垫(55)的外侧设有吸附磁板(56),所述吸附磁板(56)内嵌在外置框板(51)中。
3.根据权利要求1所述的一种可自由更换卡片的立式折叠贺卡,其特征在于:所述定位卡板(6)包括定位竖板(61)、定位横板(62)和粘连层(63),所述定位竖板(61)的底端与定位横板(62)之间活动连接,所述定位横板(62)的底部设有粘连层(63),所述定位横板(62)通过粘连层(63)固定粘连在内置垫板(2)的内部。
4.根据权利要求2所述的一种可自由更换卡片的立式折叠贺卡,其特征在于:所述夹持垫(55)的外部为一个连接框体,内部为橡胶材质的内垫组成的构件,每个外置框板(51)的内部均设有四个夹持垫(55)分别位于内置空窗(52)的两侧。
5.根据权利要求2所述的一种可自由更换卡片的立式折叠贺卡,其特征在于:两块所述外置框板(51)上的吸附磁板(56)之间相互吸引,同一块外置框板(51)上的吸附磁板(56)的磁极相同。
说明书
[0001]本实用新型涉及折叠贺卡技术领域,具体为一种可自由更换卡片的立式折叠贺卡。
[0002]折叠贺卡的产生源于人类社交的需要。它是人与人之间的一种情感交往,而这种交往又往往以短句表达,一看亦言简意赅,久而久之,贺语就出现了程式化,讲究喜庆,互送吉语,传达人们对生活的期冀与对未来的憧憬。
[0003]但是在折叠贺卡的使用过程中发现,经常需要对贺卡上进行题字,但是直接写在贺卡上很不方便,并且在写错之后也不容易进行修改。
[0004]本实用新型的目的在于提供一种可自由更换卡片的立式折叠贺卡,能够便捷的将折叠贺卡中的卡片取出进行题字,也方便对卡片进行更换,可以解决现有技术中的问题。
[0005]为实现上述目的,本实用新型提供如下技术方案:一种可自由更换卡片的立式折叠贺卡,包括外卡板、内置垫板、内置框板、展示窗口、夹持板和定位卡板,所述外卡板的内侧固定粘连有内置垫板,所述内置垫板的内侧固定粘连有内置框板,所述内置框板的外侧开设有展示窗口,所述内置框板的内侧设有夹持板,所述夹持板的下方设有定位卡板。
[0006]优选的,所述夹持板包括外置框板、内置空窗、侧边板、夹持槽、夹持垫和吸附磁板,所述外置框板的内部开设有内置空窗,所述内置空窗的两侧均设有侧边板,所述侧边板与外置框板之间固定连接,所述内置空窗的顶部与底部均开设有夹持槽,所述夹持槽的内部设有夹持垫,所述夹持垫为采用橡胶材质制成的构件,所述夹持垫固定粘连在外置框板上,所述夹持垫的外侧设有吸附磁板,所述吸附磁板内嵌在外置框板中。
[0007]优选的,所述定位卡板包括定位竖板、定位横板和粘连层,所述定位竖板的底端与定位横板之间活动连接,所述定位横板的底部设有粘连层,所述定位横板通过粘连层固定粘连在内置垫板的内部。
[0008]优选的,所述夹持垫的外部为一个连接框体,内部为橡胶材质的内垫组成的构件,每个外置框板的内部均设有四个夹持垫分别位于内置空窗的两侧。
[0009]优选的,两块所述外置框板上的吸附磁板之间相互吸引,同一块外置框板上的吸附磁板的磁极相同。
[0010]与现有技术相比,本实用新型的有益效果如下:
[0011]本实用新型可自由更换卡片的立式折叠贺卡,将卡片插入外置框板内部的内置空窗中,同时使卡片的两侧位于两个外置框板上的侧边板之间,卡片的顶端与底端分别进入到夹持槽中,当两个外置框板合并后,两个吸附磁板相互吸引,保持两个外置框板的闭合,同时两个夹持垫对卡片进行夹持,保持卡片位于内置空窗的中心区域,透过展示窗口对内置空窗中的卡片进行观察,该结构能够便捷的将折叠贺卡中的卡片取出进行题字,也方便对卡片进行更换。

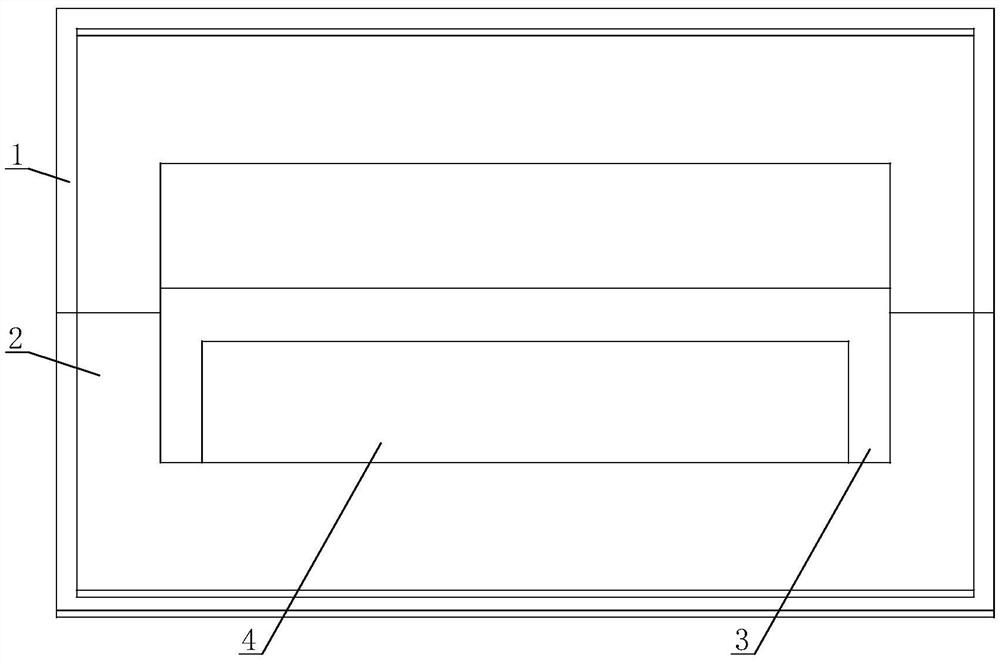

[0012]图1为本实用新型的正视图;
[0013]图2为本实用新型的侧视图;
[0014]图3为本实用新型夹持板的结构示意图;
[0015]图4为本实用新型定位卡板的结构示意图。
[0016]图中:1、外卡板;2、内置垫板;3、内置框板;4、展示窗口;5、夹持板;51、外置框板;52、内置空窗;53、侧边板;54、夹持槽;55、夹持垫;56、吸附磁板;6、定位卡板;61、定位竖板;62、定位横板;63、粘连层。
[0017]下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
[0018]请参阅图1‑4,一种可自由更换卡片的立式折叠贺卡,包括外卡板1、内置垫板2、内置框板3、展示窗口4、夹持板5和定位卡板6,外卡板1的内侧固定粘连有内置垫板2,内置垫板2的内侧固定粘连有内置框板3,内置框板3的外侧开设有展示窗口4,内置框板3的内侧设有夹持板5,夹持板5的下方设有定位卡板6,夹持板5包括外置框板51、内置空窗52、侧边板53、夹持槽54、夹持垫55和吸附磁板56,外置框板51的内部开设有内置空窗52,内置空窗52的两侧均设有侧边板53,侧边板53与外置框板51之间固定连接,内置空窗52的顶部与底部均开设有夹持槽54,夹持槽54的内部设有夹持垫55,夹持垫55为采用橡胶材质制成的构件,夹持垫55固定粘连在外置框板51上,夹持垫55的外部为一个连接框体,内部为橡胶材质的内垫组成的构件,每个外置框板51的内部均设有四个夹持垫55分别位于内置空窗52的两侧,夹持垫55的外侧设有吸附磁板56,吸附磁板56内嵌在外置框板51中,两块外置框板51上的吸附磁板56之间相互吸引,同一块外置框板51上的吸附磁板56的磁极相同,将卡片从外置框板51的内部抽出,对抽出的卡片进行书写题字后,再将卡片插入外置框板51内部的内置空窗52中,同时使卡片的两侧位于两个外置框板51上的侧边板53之间,卡片的顶端与底端分别进入到夹持槽54中,当两个外置框板51合并后,两个吸附磁板56相互吸引,保持两个外置框板51的闭合,同时两个夹持垫55对卡片进行夹持,保持卡片位于内置空窗52的中心区域,透过展示窗口4对内置空窗52中的卡片进行观察,定位卡板6包括定位竖板61、定位横板62和粘连层63,定位竖板61的底端与定位横板62之间活动连接,定位横板62的底部设有粘连层63,定位横板62通过粘连层63固定粘连在内置垫板2的内部,在外卡板1需要闭合时,外置框板51的底部离开两个定位竖板61的内部,定位竖板61向定位横板62的方向倾斜,直到定位竖板61与定位横板62相互贴合,实现外卡板1的闭合。
[0019]工作原理:将卡片从外置框板51的内部抽出,对抽出的卡片进行书写题字后,再将卡片插入外置框板51内部的内置空窗52中,同时使卡片的两侧位于两个外置框板51上的侧边板53之间,卡片的顶端与底端分别进入到夹持槽54中,当两个外置框板51合并后,两个吸附磁板56相互吸引,保持两个外置框板51的闭合,同时两个夹持垫55对卡片进行夹持,保持卡片位于内置空窗52的中心区域,透过展示窗口4对内置空窗52中的卡片进行观察,在外卡板1需要闭合时,外置框板51的底部离开两个定位竖板61的内部,定位竖板61向定位横板62的方向倾斜,直到定位竖板61与定位横板62相互贴合,实现外卡板1的闭合。
[0020]综上所述:本实用新型可自由更换卡片的立式折叠贺卡,将卡片从外置框板51的内部抽出,对抽出的卡片进行书写题字后,再将卡片插入外置框板51内部的内置空窗52中,同时使卡片的两侧位于两个外置框板51上的侧边板53之间,卡片的顶端与底端分别进入到夹持槽54中,当两个外置框板51合并后,两个吸附磁板56相互吸引,保持两个外置框板51的闭合,同时两个夹持垫55对卡片进行夹持,保持卡片位于内置空窗52的中心区域,透过展示窗口4对内置空窗52中的卡片进行观察,该结构能够便捷的将折叠贺卡中的卡片取出进行题字,也方便对卡片进行更换。
[0021]需要说明的是,在本文中,诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来,而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且,术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含,从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素,而且还包括没有明确列出的其他要素,或者是还包括为这种过程、方法、物品或者设备所固有的要素。
[0022]尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
